SpiroExpand TopControl Modular ETCM

Le SpiroExpand TopControl Modular est un système automatique d’expansion et de maintien de la pression de conception modulaire pour une combinaison avec des vases d’expansion EC sans pression (soupape de sécurité 0,5 bar) et une pression supérieure utilisable allant jusqu’à 23,5 bars.

Les trois systèmes TopControl Modular et la plage de pression de service standard étendue vers le haut permettent une gamme d’applications encore plus large :

  1. Solo : système de pompe unique, pompe et soupape de trop-plein conçus pour 100 % du débit volumique d’expansion.
  2. Duo : double système de pompage, les pompes transportent en parallèle, ce qui permet d’obtenir un débit volumique d’expansion plus important. La soupape de trop-plein est conçue pour ce débit volumique.
  3. Maxi : système à double pompe, les pompes et la soupape de trop-plein sont conçues pour 100 % du débit volumique d’expansion. La 2ème pompe sert de secours (fail-safe).

Les systèmes Duo et Maxi ont également l’option d’un système à double vanne (Twin), deux vannes de trop-plein conçues pour 100 % du débit volumique d’expansion.

Les systèmes SpiroExpand TopControl Modular sont disponibles avec une pression supérieure utilisable allant jusqu’à 23,5 bars.

Par exemple, l’ETCM-M4.7-23.5-twin est un TopControl Modular avec système de pompe double (MAXI). La pression de service est comprise entre 4,7 et 23,5 bars et le système est équipé de 2 vannes de trop-plein (twin).

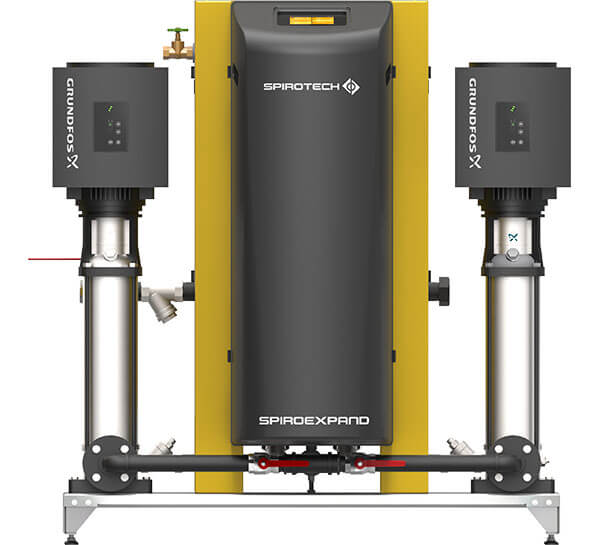

La machine d’expansion modulaire SpiroExpand TopControl pour un maintien optimal de la pression

Avantages du SpiroExpand TopControl Modular

  • Déjà dans la configuration de base, quatre contacts de signal libres de potentiel (défaut, avertissement, réapprovisionnement actif, fonction de l’appareil activée) sont disponibles !
  • Dans la famille des appareils de contrôle par le haut, même l’équipement de base comprend toujours deux signaux analogiques standard (4-20 mA) : « niveau actuel du réservoir [ %] » et « pression actuelle du système [bar] » pour le raccordement à un système contrôlé sur place.
  • La construction autoportante et le boîtier assurent une transmission sonore la plus faible possible.
  • L’utilisation de pompes de maintien de la pression à vitesse contrôlée électroniquement et de soupapes de trop-plein électriques permet un large éventail d’applications pour les différents types d’appareils.
  • Les connexions pour l’intégration dans le système (ligne d’extension, supplément) sont situées des deux côtés de l’appareil.

Conception d’installations de chauffage et de refroidissement

Les unités TopControl Modular sont conçues pour capturer le volume de détente et maintenir une pression constante dans les systèmes fermés de chauffage à eau chaude, de climatisation et de réfrigération conformément à la norme DIN EN 12828.

Notre gamme de machines d’expansion SpiroExpand TopControl Modular

Mise à jour du logiciel de l’unité de contrôle SpiroExpand

Une mise à jour est une intervention sensible. Réaliser cette opération sans risque pour votre équipement ni perdre les paramètres réglés demande une bonne maîtrise. Ainsi, notez que les mises à jour logicielles ne doivent être effectuées que par le Service Technique du fabricant ou par des stations techniques agréées (entreprises partenaires et prestataires de service formés à nos équipements). Dans le cas contraire, tout dommage direct ou non-conformité ne saurait être couvert par la garantie constructeur.

Télécharger le mise à jour   Demande d’intervention

* Dégazage optimal avec un dégazeur sous vide ou une dégazeur à microbulles

Compte tenu des directives VDI4708 et VDI2035, Spirotech recommande l’utilisation d’une dégazeurs à microbulles ou d’un dégazeur sous vide pour assurer un dégazage optimal des systèmes de chauffage et de refroidissement.

Notre gamme de dégazeurs sous vide   Notre gamme de bouches d’aération à microbulles
